용접 회전 장치란 무엇이며 용접 품질과 생산성을 어떻게 향상합니까?

A 용접 회전 장치 파이프, 압력 용기, 탱크, 보일러 등 원통형 또는 원형 가공물을 용접 공정 중 제어된 속도로 지지하고 지속적으로 회전시키는 산업용 포지셔너입니다. 이를 통해 용접 품질과 생산성이 향상됩니다. 플랫(1G) 위치에서 자동 원주 용접 , 용접공이 고정된 부품 주위로 위치를 변경할 필요가 없습니다. 대규모 제조 공장에 대한 연구에 따르면 용접 회전 장치는 수동 재배치 시간을 40~60% 단축합니다. 고정 위치 용접에 비해 비드 일관성을 향상시키는 동시에 긴 원주 솔기에서 용접공의 피로를 줄입니다. 직경이 200mm를 초과하는 원통형 용접물을 취급하는 제조 시설의 경우, 용접 회전 장치 가능한 가장 높은 수익을 올리는 장비 투자 중 하나입니다.

용접 회전 장치 란 무엇입니까? 정의, 구성 요소 및 작동 방식

용접 회전 장치는 원통형 작업물을 받치고 용접 토치나 헤드가 접합부 위나 옆에 고정되어 있는 동안 정밀하게 제어되는 속도로 회전시키는 견고한 프레임에 장착된 두 개 이상의 롤러 어셈블리로 구성됩니다. 부품 주위로 용접 장비를 이동하는 대신 회전 장치가 용접 지점을 지나 부품을 이동합니다. 이는 일관된 토치 각도, 일관된 이동 속도 및 전체 둘레에 일관된 열 입력을 가능하게 하는 접근 방식의 근본적인 변화입니다.

모든 것의 세 가지 핵심 구성 요소 용접 회전 장치 시스템은 다음과 같습니다:

• 드라이브 유닛: 전기 모터와 기어박스로 구동되는 전동 롤러가 포함되어 있습니다. 드라이브 유닛은 일반적으로 다음 범위의 회전 속도를 제어합니다. 0.1~1RPM 산업용 모델에서는 정밀한 조정을 위해 속도 컨트롤러에 연결됩니다.
• 아이들러 유닛: 작업물의 끝부분을 지지하는 패시브 롤러 어셈블리입니다. 이는 구동 장치에 의해 구동되는 회전을 따르며 다양한 파이프 또는 용기 직경을 수용할 수 있도록 폭을 조정할 수 있습니다.
• 제어판/PLC: 회전 속도, 방향, 시작/중지 및 고급 모델에서는 완전 자동화된 원주 용접 사이클을 위해 용접 전원과의 동기화를 제어합니다.

공작물은 롤러 쌍으로 형성된 V 홈 또는 평평한 표면 크래들에 놓입니다. 롤러 각도와 간격에 따라 회전자가 수용할 수 있는 접촉 직경 범위가 결정됩니다. 가장 표준적인 산업 용접 회전 장치s 핸들 직경 100mm ~ 3,500mm , 대형 선박 제작을 위해 6,000mm 이상까지 확장되는 견고한 모델이 있습니다.

용접 회전 장치의 유형: 귀하의 응용 분야에 적합한 디자인은 무엇입니까?

용접 회전 장치에는 네 가지 주요 유형이 있습니다. , 각각은 다양한 부하 용량, 공작물 형상 및 자동화 수준에 적합합니다. 잘못된 유형을 선택하는 것은 제조 공장 설정에서 가장 흔하고 비용이 많이 드는 사양 오류입니다.

1. 기존 용접 회전 장치(고정 각도 롤러)

기존의 용접 회전 장치는 고정된 V앵글 롤러 프레임을 사용하며 일반 파이프 및 용기 제작에 가장 널리 사용되는 형식입니다. 드라이브 프레임과 아이들러 프레임은 모두 고정된 각도(일반적으로 30° 또는 45°)로 배치되어 둥근 작업물을 위한 안정적인 크래들을 만듭니다. 롤러 간격은 지지되는 직경을 변경하기 위해 베이스 레일을 따라 프레임을 밀어서 수동으로 조정됩니다. 부하 용량 범위는 다음과 같습니다. 1톤에서 3,000톤 이상 쌍당. 이 설계는 일관된 표준 파이프 직경을 사용하여 작업하는 시설에 가장 비용 효율적입니다.

2. 자동 조정 용접 회전 장치(자동 정렬 롤러)

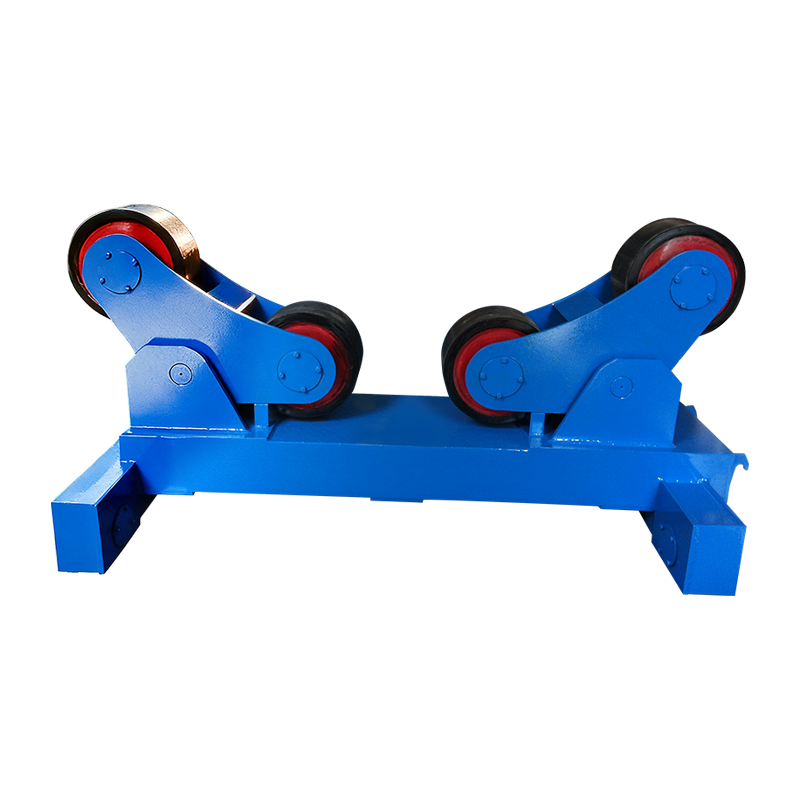

자체 조정 용접 회전 장치는 롤러 각도를 공작물 직경에 자동으로 맞춰 수동으로 프레임을 재배치할 필요가 없습니다. 각 롤러 어셈블리는 작업물의 무게에 따라 열리거나 닫히는 피봇팅 프레임을 사용하여 일반적으로 넓은 직경 범위에 걸쳐 최적의 접촉각을 유지합니다. 150mm ~ 3,000mm — 수동 조정 없이. 이는 작업장에서 하루 종일 다양한 크기의 파이프를 처리할 때 설정 시간을 크게 줄여줍니다. 또한 자동 정렬 설계는 롤러 표면 전체에 하중을 보다 균등하게 분산시켜 국부적인 롤러 마모를 줄입니다.

3. 탱크 헤드 용접 기능을 갖춘 터닝 롤

압력 용기 및 저장 탱크 제조용으로 설계된 견고한 터닝 롤은 원통형 쉘과 엔드 캡(헤드) 용접 작업을 모두 처리하도록 제작되었습니다. 이 장치는 마감 처리되거나 코팅된 용기에 손상되지 않는 표면을 제공하는 넓은 면의 고무 또는 폴리우레탄 롤러와 매우 느리고 정밀한 회전 속도를 유지할 수 있는 기어 감소 드라이브를 특징으로 합니다. 0.01RPM - 두꺼운 벽의 수중 아크 용접(SAW) 패스의 경우.

4. CNC/PLC 통합을 갖춘 전동 용접 회전 장치

CNC 통합 용접 회전 장치는 완전 자동화된 원주 용접 패스를 위해 공작물 회전 속도를 용접 와이어 공급 속도, 이동 속도 및 전원 매개변수와 직접 동기화합니다. 이러한 시스템은 대용량 파이프 스풀 제작, 해양 플랫폼 건설, 자동화된 압력 용기 제조에 사용됩니다. 속도 동기화 정확도 ±0.5% 단위 길이당 일관된 열 입력을 보장합니다. 이는 ASME, EN 13480 또는 ISO 15614 표준에 따른 압력 등급 구성 요소의 규정 준수 용접에 중요합니다.

용접 회전 장치 유형 비교

캡션: 직경 범위, 부하 용량, 설정 시간, 자동화 수준 및 주요 산업 응용 분야에 걸쳐 4가지 주요 용접 회전기 유형을 비교합니다.

용접 회전 장치를 선택할 때 평가해야 할 주요 사양

부하 용량과 직경 범위는 협상할 수 없는 두 가지 사양입니다. - 회전자가 필요한 크기로 작업물을 안전하게 지지할 수 없는 경우 다른 모든 기능은 부차적입니다. 다음은 각 중요 사양에 대한 체계적인 가이드입니다.

부하 용량

항상 예상되는 가장 무거운 작업물 중량의 최소 1.25배로 회전자 부하 용량을 지정하십시오. 안전 여유를 제공하고 회전 가속 및 감속 중 동적 하중을 고려합니다. 무게가 8톤인 선박에는 최소 정격의 회전자가 필요합니다. 10톤 . 용접 회전 장치에 과부하가 걸리면 롤러가 베어링 용량 이상으로 압축되어 프레임 휘어짐이 발생하고 심각한 안전 위험인 치명적인 작업물 롤오프 위험이 발생합니다.

회전 속도 범위

접합부에서 올바른 아크 이동 속도를 유지하려면 회전 속도가 용접 프로세스 및 작업물 직경과 일치해야 합니다. 필요한 RPM은 다음과 같이 계산됩니다. 이동 속도(mm/min) ¼(π × 직경(mm)) . 예를 들어, 400mm/분 이동 속도로 직경 600mm 파이프를 용접하려면 대략적인 요구 사항이 필요합니다. 0.21RPM . 두꺼운 벽 용기의 서브머지드 아크 용접(SAW)은 0.03~0.08RPM ; 벽이 얇은 스테인리스 파이프의 TIG 루트 통과가 필요할 수 있음 0.5~1.5RPM .

롤러 재질

롤러 재료 선택은 공작물 표면 보호 및 롤러 서비스 수명에 직접적인 영향을 미칩니다. 강철 롤러는 무도금 구조용 강관의 표준이며 최대의 내구성을 제공합니다. 표면 손상을 방지하기 위해 코팅, 페인트 또는 광택 처리된 용기에는 고무 또는 폴리우레탄 코팅 롤러가 필요합니다. 또한 폴리우레탄 롤러는 매끄러운 표면에서 더 나은 그립력을 제공하여 미끄러짐을 줄여줍니다. 이는 특히 토크 요구가 높은 대형 선박에서 중요합니다. 폴리우레탄 롤러 커버는 매주 교체할 예정입니다. 12~24개월 지속적인 생산에 사용됩니다.

용접 전류 접지

용접 전류가 회전 롤러 베어링을 통과해서는 안 됩니다. - 이로 인해 베어링 레이스에 전해 구멍이 생기고 급격한 고장이 발생합니다. 높은 암페어(예: 600~1,200A의 SAW)를 전달하는 프로세스에 사용되는 회전자는 회전자 프레임에 전용 접지 브러시가 있거나 작업물에 직접 적용되는 별도의 용접 접지 클램프가 있어야 합니다. 많은 프리미엄 로테이터에는 다음이 포함됩니다. 통합 접지 브러시 공작물 표면에 접촉하고 낮은 저항 복귀 경로를 제공하여 드라이브 및 아이들러 베어링을 보호합니다.

드리프트 방지/축 구속

원통형 공작물은 회전하는 동안 롤러 축을 따라 축 방향으로 이동(보행)하는 경향이 있습니다. - 구동 롤러와 아이들러 롤러 중심선 사이의 사소한 정렬 불량으로 인해 발생하는 현상. 고품질 회전 장치는 각진 롤러 조정(구동 롤러의 1~3° 토잉), 자동 드리프트 방지 전자 제어 또는 기계식 축 추력 패드를 통해 이 문제를 해결합니다. 제어되지 않은 축 방향 드리프트는 용접 조인트를 토치에서 멀리 이동시켜 용접 중심을 벗어나게 하고 토치가 작업물 끝과 충돌할 가능성을 발생시킵니다.

용접 회전 장치 대 용접 포지셔너: 차이점은 무엇입니까?

용접 회전 장치와 용접 포지셔너는 모두 용접 중에 공작물을 조작하지만 근본적으로 다른 형상과 동작 요구 사항을 충족합니다. 두 가지를 혼동하면 장비 오용이 발생합니다. 포지셔너는 긴 원통형 용기의 회전 장치를 대체할 수 없으며 회전 장치는 플랜지 또는 비대칭 어셈블리의 포지셔너를 대체할 수 없습니다.

캡션: 7가지 속성에 걸쳐 용접 회전기와 용접 포지셔너를 나란히 비교하여 공작물의 기하학적 구조와 접합 유형을 기반으로 올바른 장비 선택을 명확히 합니다.

용접 회전 장치에 의존하는 산업 및 응용 분야

용접 회전 장치는 원통형 압력 베어링, 구조 또는 프로세스 장비를 제작하는 모든 산업에서 없어서는 안 될 요소입니다. 채택률은 혈관 직경과 직접적인 관련이 있습니다. 직경이 300mm 이상인 경우 수동 원주 용접은 느리고 일관성이 없으며 인체공학적으로 스트레스가 많아 회전 장치 ROI는 일반적으로 생산 사용 후 6~18개월 이내에 달성됩니다.

• 석유 및 가스: 파이프라인 둘레 용접, 라이저 제작, 해저 매니폴드 스풀 및 LNG 저장 탱크 쉘 용접. 로테이터는 API 1104 및 ASME B31.4 표준에 따라 압력 등급 배관에서 10mm ~ 80mm 벽 두께의 수중 아크 용접을 지원합니다.
• 압력 용기 제조: ASME 섹션 VIII 및 PED 준수 용기(반응기, 열교환기, 응축기, 분리기)에는 모두 제어된 원주 용접 패스가 필요합니다. 로테이터는 다중 패스 시퀀스 전반에 걸쳐 용접을 평평한 위치로 유지함으로써 일관된 예열 유지 및 패스 간 온도 제어를 가능하게 합니다.
• 풍력 에너지: 해상 및 육상 풍력 터빈 타워 섹션(일반적으로 직경 4~6m, 벽 두께 20~30mm)은 가장 큰 회전 용접 응용 분야 중 하나이며, 200~500톤 세트당.
• 조선: 프로펠러 샤프트, 스러스터 튜브, 밸러스트 탱크 및 원통형 선체 섹션은 모두 선상 설치 전에 사전 장비 제작 작업장에서 회전 장치를 사용합니다.
• 채굴 및 집계: 볼 밀, 회전식 가마, 드럼 스크러버 및 컨베이어 드럼 제조에는 모두 회전 보조 용접에만 실용적인 두꺼운 벽의 원통형 쉘이 포함됩니다.
• 화학 및 석유화학: 특수 합금(듀플렉스 스테인리스, 인코넬, 티타늄)이 포함된 컬럼, 반응기 및 공정 용기는 특히 용접이 어려운 재료에서 중력으로 인한 용접 풀 중단을 줄이는 회전 장치를 이용한 평면 위치 용접의 이점을 누릴 수 있습니다.

용접 회전 장치 사용의 생산성 및 품질 이점

용접 회전기의 주요 생산성 향상은 정지 및 재배치 사이클이 아닌 지속적인 용접 아크를 가능하게 함으로써 발생합니다. , 그러나 품질상의 이점은 똑같이 중요하며 재작업 비용을 직접적으로 줄여줍니다.

생산성 향상

• 아크 온 시간이 20~35%(수동)에서 60~80%로 증가합니다. 회전 장치를 이용한 반자동 용접 및 최대 90~95% 완전 자동화된 시스템에서. 직경 500mm 파이프를 용접하는 제조 공장에서는 수동 용접에서 4~6회의 정지-재시작 시퀀스에 비해 단일 연속 아크로 전체 원주 접합을 완료할 수 있습니다.
• SAW 증착 속도 회전 장치로 지지되는 두꺼운 벽의 용기에 도달 15~25kg/시간 — 동일한 조인트에서 수동 SMAW 증착 속도의 약 5-8배입니다.
• 용접공 피로 감소 원주 방향의 긴 솔기에 대한 작업은 여러 시간의 용접 작업을 통해 지속적인 집중을 의미하며 교대 근무 종료 오류율을 줄입니다.

용접 품질 개선

• 일관된 이동 속도 로테이터에 의해 제어되므로 토치 진행 시 사람의 변화가 없어져 균일한 비드 폭과 전체 둘레에 대한 침투가 가능해집니다. 이는 방사선 및 초음파 테스트 승인에 매우 중요합니다.
• 플랫(1G) 용접 위치 접합부 전체에서 2G(수평), 5G(고정 파이프), 6G(경사 파이프) 위치에서 발생하는 중력으로 인한 용접 풀 처짐을 제거하여 기공률과 언더컷 결함률을 추정치만큼 줄입니다. 35~55% 고정관 용접과 비교.
• 일관된 층간 온도 제어 용접이 고정된 모니터링 지점을 지나 지속적으로 회전할 때 유지 관리가 더 쉬워서 IR 센서 또는 접촉 온도계가 위치를 바꾸지 않고도 원주의 모든 지점을 측정할 수 있습니다.

용접 회전 장치 유지 관리: 생산 시 장비의 신뢰성 유지

용접 회전 장치의 정기적인 예방 유지 관리는 부주의로 인한 가동 중지 시간 및 베어링 교체 비용의 일부를 차지합니다. — 200톤 회전 장치의 롤러 베어링 하나가 고장나면 2~3일의 생산 손실이 발생하고 수리 비용이 $5,000~$15,000가 될 수 있습니다.

• 매일: 롤러 표면에 용접 스패터, 절단 또는 평평한 부분이 있는지 검사하십시오. 스패터가 경화되어 가공물의 표면 손상이나 회전 불균형의 원인이 되기 전에 와이어 브러시나 스크레이퍼로 제거하십시오. 접지 케이블이 단단히 연결되어 있는지 확인하십시오.
• 주간: 제조업체 사양에 따라 구동 체인, 기어박스 및 롤러 샤프트 베어링에 윤활유를 바르십시오. 제어판에 정확한 속도 설정이 표시되고 비상 정지 기능이 올바르게 작동하는지 확인하십시오. 롤러 장착 볼트의 진동 풀림 여부를 검사하십시오.
• 월간: 기어박스 오일 레벨과 상태를 점검하십시오. 폴리우레탄 또는 고무 롤러 커버에 절단, 찢어짐 또는 경화가 있는지 검사하십시오. 캘리퍼로 롤러 직경을 측정합니다. 구동 롤러와 아이들러 롤러 사이의 불균형한 마모로 인해 작업물 표면에서 속도 변화가 발생합니다.
• 매년: 모터 브러시(DC인 경우), 기어박스 베어링 유격, 프레임 용접 무결성을 포함한 전체 구동 장치 검사. 타코미터 기준에 맞춰 속도 제어를 재보정합니다. 작동 시간이 제조업체의 권장 간격을 초과하는 경우 사전에 롤러 베어링을 교체합니다. 일반적으로 8,000~12,000 작동 시간 .

용접 회전 장치에 대해 자주 묻는 질문

결론: 용접 회전 장치가 귀하의 작업장에 적합한 투자입니까?

직경이 200mm를 초과하는 원통형 부품을 정기적으로 용접하는 모든 제조 공장의 경우 용접 회전 장치는 6~18개월 이내에 측정 가능한 ROI를 제공합니다. 아크 온 시간 손실 감소, 평면 위치 용접의 결함 감소로 인한 재작업률 감소, 긴 심 작업 시 용접공 피로 감소 등을 통해 가능합니다.

선택 결정은 최대 공작물 중량(부하 용량 사양 구동), 직경 범위(롤러 간격 및 유형 구동), 필요한 회전 속도 범위(모터 및 기어박스 선택 구동), 생산량(자체 조정 대 기존 및 CNC 통합 사례 구동)의 네 가지 매개변수로 결정됩니다. 이 네 가지 매개변수를 정확하게 일치시키고, 부하 용량에 1.25배의 안전 계수를 적용하고, 작업물 표면 요구 사항에 맞게 롤러 재료를 지정하십시오.

잘 지정되고 적절하게 유지 관리되는 용접 회전 장치 는 단순한 편의 도구가 아니라 모든 원통형 제조 작업의 품질 한도와 처리량을 직접적으로 높이는 생산 등급 제조 자산입니다. 특히 압력 용기 작업장, 파이프라인 제작업체, 풍력 타워 제조업체의 경우 이는 경쟁력 있고 규정을 준수하는 용접 생산의 필수 구성 요소입니다.
