용접 회전 장치 장착 제조업체

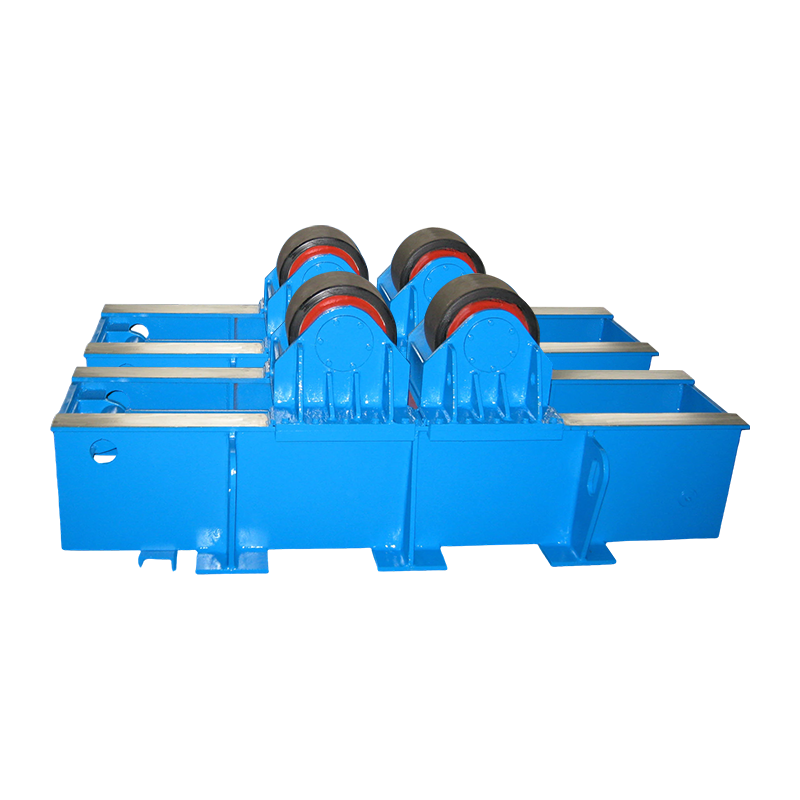

맞춤 용접 회전 장치 1세트는 2개의 아이들러 회전 장치로 구성되며, 각 회전 장치에는 오일 실린더에 의해 들어 올려지는 2개의 롤러가 있습니다. 일반적으로 수동 궤도 이동 기능을 갖추고 있습니다.

회사 소개
Wuxi WeldNice Heavy Industry Technology Co., Ltd.
Wuxi WeldNice Heavy Industry Technology Co., Ltd. 다양한 종류의 용접 회전기, 매니퓰레이터, 포지셔너, CNC 정밀 화염 및 플라즈마 절단기 시리즈, 자동 용접 장비 시리즈, 특수 용접 및 절단기, 오버레이 용접 시리즈, 선박, H빔 및 풍력 타워 생산 라인 등을 생산하고 운영합니다. 전문적인 중국 용접 회전 장치 장착 제조업체 및 주문자 상표 부착 생산 용접 회전 장치 장착 회사@@TRANS_027@@
명예 인증서
  • Zhezhen 사업자 등록증
  • Zhezhen CE 인증(롤러 프레임)
뉴스
  • I-빔 설명: 구조, 크기, 유형, 표준 및 제작 가이드

    I-빔은 I자형 단면을 가진 구조용 강철 단면으로, 두 개의 평행 플랜지가 단일 수직 웹으로 연결되어 있습니다. 이것이 한 줄의 정의입니다. 작업 설명의 다른 모든 것(깊이, 플랜지 너비, 웹 및 플랜지 두께, 등급, 길이 및 직진도)은 모양만으로는 밀, 디테일러 또는 용접공이 무엇을 해야 할지 알려주지 않기 때문에 존재합니다. I-빔 설명을 검색하는 대부분의 사람들은 다음 네 가지 중 하나가 필요합니다. 도면 메모 또는 제출 자료에 대한 일반 정의, 실제로 주문할 수 있는 크기 지정, 열간 압연 ...

    더 보기
  • 플라즈마 아크 설명: 정의, 형성 방법, 절단 및 용접 용도

    짧은 대답: 플라즈마 아크는 고체 금속 대신 이온화된 가스 기둥을 통해 이동하는 전기 방전입니다. 작은 노즐 구멍으로 제한된 이 기둥은 약 15,000~30,000°C(모든 엔지니어링 금속을 녹일 수 있을 만큼 뜨거운)의 제트가 되며, 이러한 단일 특성으로 인해 하나의 물리적 효과가 40mm 플레이트를 통과하고 6mm 스테인레스 튜브에 깨끗한 루트 패스를 둘 수 있습니다. 제조 장비를 지정, 구매 또는 실행하는 경우 플라즈마 아크가 무엇인지, 거의 항상 어떤 아크가 필요한지, 어떤 전류에서, 어떤 ...

    더 보기
  • 빔 치수를 읽는 방법: 강철 빔 크기 및 표시 이해

    빔 명칭을 왼쪽에서 오른쪽으로 읽습니다. 문자는 단면 계열을 나타내며 첫 번째 숫자는 인치 단위의 공칭 깊이이고 곱셈 기호 뒤의 숫자는 피트당 파운드 단위의 무게입니다. 예를 들어, W10×30 공칭 깊이가 10인치이고 무게가 피트당 30파운드인 넓은 플랜지 빔을 설명합니다. 이 기사에서는 빔 치수를 읽는 방법, 각 기호와 숫자의 의미, 가장 일반적인 크기 조정 실수를 피하는 방법에 대해 설명합니다. 빔 치수는 무엇을 의미합니까? 빔 치수는 모양 문...

    더 보기
뉴스 기사
용접 회전 장치 장착 산업 정보

A Fit-Up 용접 회전 장치 파이프, 실린더 및 대형 환형 공작물의 정렬 및 용접 공정에 사용되는 중요한 보조 장비입니다. Fit-Up 용접 회전 장치의 표준 세트는 일반적으로 두 개의 아이들러 회전 장치로 구성되며, 각 장치에는 유압 실린더로 들어 올려지는 한 쌍의 롤러가 장착되어 있습니다. 공작물의 정확한 센터링, 회전 및 용접을 달성하기 위해 수동 궤도 이동 기능을 통합하는 경우가 많습니다.


작동 원리

장비는 두 개의 독립적이지만 동기화된 롤러 장치를 통해 공작물을 지지합니다. 유압 실린더는 부드럽고 강력한 리프팅 힘을 제공하여 다양한 직경의 작업물을 수용할 수 있도록 롤러 높이를 쉽게 조정할 수 있고 정렬을 위해 작업물의 미세 승강/하강이 가능합니다. 롤러는 모터에 의해 구동되므로 정방향 및 역방향 모두에서 무단 변속 회전이 가능합니다. 이를 통해 용접 중에 작업물이 일정한 속도로 회전하여 균일한 용접 품질이 보장됩니다. 수동 궤도 이동 기능을 통해 작업자는 작업물 축을 따라 회전 장치의 위치를 ​​미세하게 조정할 수 있어 정렬 유연성과 정밀도가 크게 향상됩니다.


일반적인 애플리케이션 시나리오

Fit-Up Welding Rotator는 에너지 및 화학, 중장비, 압력 용기 제조 산업에서 널리 사용됩니다. 일반적인 적용 사례는 다음과 같습니다.

  • 윈드 타워 섹션: 원추형 및 직선 섹션의 세로 솔기 정렬 및 원주 솔기 용접용.

  • 저장 탱크 및 압력 용기: 쉘 코스 정렬 및 내부/외부 원주 심 용접용.

  • 대구경 배관: 파이프 스풀 정렬 및 용접용.

  • 해양 플랫폼 모듈: 다양한 기둥 및 원통형 구조물 제조용.

Wuxi WeldNice Heavy Industry Technology Co., Ltd.는 20년 이상의 업계 경험을 보유한 전문 제조업체로서 앞서 언급한 응용 분야에 안정적이고 신뢰할 수 있는 Fit-Up 용접 회전 장치 및 자동 용접 솔루션을 제공합니다.


주요 제품 매개변수 비교

Fit-Up Welding Rotator의 다양한 모델은 주로 부하 용량, 구동 및 제어 방법으로 구별됩니다. 아래 표에는 선택 참조에 대한 일반적인 사양이 요약되어 있습니다.

모형/모수 WFR-10T WFR-30T WFR-60T
최대. 적재능력(톤) 10 30 60
롤러 라인 속도(m/min) 0.1-1.2 0.08-1.0 0.05-0.8
롤러 리프트 스트로크(mm) 200 300 400
구동 모터 전력(kW) 1.5x2 3.0×2 5.5×2
궤도 이동 유형 매뉴얼 매뉴얼/Electric (Optional) 전기
적용 실린더 직경 범위(m) 0.5-3.0 1.0-5.0 1.5-8.0

참고: Wuxi WeldNice는 특정 고객 공작물 치수 및 프로세스 요구 사항을 기반으로 ODM 설계를 제공하여 장비 크기, 드라이브 구성 등에 대한 맞춤화를 제공할 수 있습니다.

유지보수 및 서비스 지침

Fit-Up Welding Rotator의 장기간 안정적인 작동을 보장하려면 다음 주요 유지 관리 사항을 따르십시오.

유지보수 간격 점검 및 유지보수 항목
일일 / 사용 전 1. 모든 패스너의 견고성을 확인하십시오.
2. 유압 시스템의 누출 여부를 점검하고 오일 레벨이 적절한지 확인하십시오.
3. 롤러 표면을 청소하여 용접 스패터와 오일/그리스가 없는지 확인합니다.
월간 1. 롤러 베어링 및 궤도 바퀴와 같은 움직이는 부품의 마모를 검사합니다. 즉시 윤활하십시오.
2. 보안을 위해 전기 연결을 확인하십시오.
반기/연간 1. 유압 오일과 필터 요소를 교체하십시오.
2. 기어박스 윤활유를 철저히 검사하십시오. 필요한 경우 교체하십시오.
3. 장비의 포괄적인 정확도 교정을 수행합니다.

Wuxi WeldNice의 Fit-Up 용접 회전기는 유지 관리의 용이성을 염두에 두고 설계되었습니다. 최대 13개월의 보증 기간이 지원되며, 이 기간 동안 결함이 있는 부품(인공적 손상 제외)을 무료로 교체해 고객 생산의 연속성을 보장합니다.


자주 묻는 질문(FAQ)

Q1: 작업물에 적합한 Fit-Up Welding Rotator 모델을 어떻게 선택합니까?
답: 선택은 주로 공작물의 최대 중량, 직경 범위 및 길이를 기준으로 합니다. 안정적인 작동을 위해서는 공작물의 무게 중심 높이, 롤러 사이의 거리 등의 요소를 고려해야 합니다. 자세한 공작물 도면을 제공하는 것이 좋습니다. Wuxi WeldNice의 기술팀은 전문적인 선택 계산 및 프로그램 확인을 제공할 수 있습니다.

Q2: 이 장비를 설치하기 위한 기본 요구 사항은 무엇입니까?
답: 장비와 작업물의 전체 하중을 견디고 진동을 억제하려면 단단하고 수평인 콘크리트 기초가 필요합니다. 특정 앵커 볼트 치수 및 지지력 요구 사항은 장비 기초 도면에 자세히 설명되어 있습니다.

Q3: 수동 궤도 이동 기능이 필요한가요?
답: 수동 궤도 이동 기능은 길이가 다른 공작물을 수용하기 위해 회전자 위치를 자주 조정해야 하거나 정밀한 오정렬 수정이 필요한 응용 분야에 매우 실용적이며 정렬 효율성을 크게 향상시킵니다. 고정된 길이의 대량 생산을 위해서는 고정형을 선택할 수 있습니다.

Q4: 귀하의 장비를 자동 용접 시스템에 통합할 수 있습니까?
답: 물론입니다. Wuxi WeldNice에서 제조한 Fit-Up Welding Rotator에는 제어 시스템 인터페이스가 표준으로 제공됩니다. 용접 전원, 조작기, 갠트리 등과 쉽게 통합되어 자동화된 용접 워크스테이션 또는 생산 라인을 형성하고 조정된 제어가 가능합니다.

Q5: 장비의 주요 장점은 무엇입니까?
답: Wuxi WeldNice Fit-Up Welding Rotator의 핵심 장점은 다음과 같습니다. 20년간의 대형 용접 장비 제조 경험을 바탕으로 높은 부하 용량과 긴 서비스 수명을 보장하는 견고한 구조 설계; 원활한 작동과 정확한 위치 지정을 보장하는 정밀한 유압 리프팅 및 속도 제어 시스템; 고객 프로세스를 기반으로 한 심층적인 ODM 맞춤화 기능을 통해 장비와 생산 요구 사항 간의 완벽한 조화를 보장합니다.
