빔 명칭을 왼쪽에서 오른쪽으로 읽습니다. 문자는 단면 계열을 나타내며 첫 번째 숫자는 인치 단위의 공칭 깊이이고 곱셈 기호 뒤의 숫자는 피트당 파운드 단위의 무게입니다. 예를 들어, W10×30 공칭 깊이가 10인치이고 무게가 피트당 30파운드인 넓은 플랜지 빔을 설명합니다. 이 기사에서는 빔 치수를 읽는 방법, 각 기호와 숫자의 의미, 가장 일반적인 크기 조정 실수를 피하는 방법에 대해 설명합니다.
빔 치수는 무엇을 의미합니까?
빔 치수는 모양 문자, 공칭 깊이, 단위 길이당 중량 등의 간결한 코드로 읽혀집니다. 구조용 강철 카탈로그 및 도면에서는 이 코드를 사용하여 매번 전체 단면 측정 세트를 작성하는 것을 방지합니다.
북미에서는 대부분의 명칭이 AISC Steel Construction Manual을 따릅니다. 일반적인 패턴은 모양 문자 공칭 깊이(인치) 무게(피트당 파운드) . 예를 들어, W12×26은 깊이가 약 12인치이고 무게가 26lb/ft인 W자형을 의미합니다. 미터법 도면은 유사한 아이디어를 사용합니다. IPE 300 빔은 공칭 깊이가 300mm인 I-프로파일이며 정확한 치수는 섹션 테이블에 나와 있습니다.
표준 강철 빔 모양
W, S, HP, M 및 H의 5가지 형상 제품군이 대부분의 압연 강철 빔을 포괄합니다. 각 제품군에는 고유한 플랜지 특성이 있으며, 명칭의 문자는 작업 중인 제품군을 알려줍니다.
| 모양 | 일반 이름 | 플랜지 기하학 | 일반적인 사용 | 예 |
|---|---|---|---|---|
| W | 넓은 플랜지 빔 | 편평하거나 거의 편평한 넓은 플랜지; 웹은 플랜지보다 얇습니다. | 건물 프레임, 교량 거더, 산업 구조물 | W12×26 |
| S | 미국 표준 빔 | 내부 표면이 테이퍼진 좁은 플랜지 | 오버헤드 크레인 레일, 경기계 지지대 | S8×18.4 |
| HP | H파일 단면 | 매우 넓고 무거운 플랜지; 깊이와 플랜지 너비는 거의 동일합니다. | 기초 말뚝, 깊은 건물 기둥 | HP14×89 |
| M | 기타 섹션 | W, S, HP 시리즈에 맞지 않는 치수 | 특수 프레임, 맞춤형 장비 지원 | M8×6.5 |
| H | H빔(일반/수입) | W와 유사하지만 미터법 또는 해양 사양의 평행 플랜지 | 미터법 프로젝트의 기둥, 무거운 빔 | H400×400×13×21 |
W 대 S 대 H
굽힘 강도와 컬럼 용량을 위해 강력하고 넓은 플랜지가 필요한 경우 W 모양을 선택하십시오. 설계상 단면이 콤팩트해야 하고 하중이 중간 정도인 경우 S자형을 선택하십시오. H 지정은 일반적으로 미터법 도면에 나타나며 W 모양과 유사하게 동작합니다. 재료를 주문하기 전에 항상 도면에서 영국식 치수를 사용하는지 미터법 치수를 사용하는지 확인하십시오.
주요 빔 치수
가장 중요한 치수는 깊이, 플랜지 너비, 웹 두께, 플랜지 두께, 필렛 반경 및 길이입니다. 지정된 깊이와 무게는 주문하기에 충분하지만 용접, 볼트 체결 및 장착 결정은 이러한 정확한 값에 따라 달라집니다.
- 깊이(D): 상단 플랜지의 외부 면에서 하단 플랜지의 외부 면까지의 총 거리입니다.
- 플랜지 폭(bf): 웹에 수직으로 측정된 상단 또는 하단 플랜지의 총 너비입니다.
- 웹 두께(tw): 플랜지 사이의 수직 웹 플레이트의 두께.
- 플랜지 두께(tf): 외부면의 단일 플랜지 두께.
- 필렛 반경(r): 웹과 플랜지 사이의 곡선 전환; 용접 접근 및 피로 성능에 중요합니다.
- 길이(L): 전체 빔 길이는 일반적으로 단면 지정과 별도로 지정됩니다.
공칭 치수는 정확하다고 보장되지 않습니다. ASTM A6과 같은 롤링 공차는 깊이, 플랜지 폭 및 두께에 약간의 변화를 허용합니다. 실용적인 제작은 기계 가공이나 용접 전에 항상 실제 치수를 확인합니다.
빔 치수 표기법을 읽는 방법
형상군부터 시작하여 공칭 깊이, 피트당 중량 순으로 왼쪽에서 오른쪽으로 빔 표기법을 읽습니다. 번호의 순서가 일관되므로 대부분의 롤빔 지정을 빠르게 디코딩할 수 있습니다.
- 너비 27×178 — W자형, 공칭 깊이 27인치, 178lb/ft. 실제 깊이는 일반적으로 27인치에 가깝지만 정확히 27인치는 아닙니다.
- 에스 24×121 — 미국 표준 모양, 공칭 깊이 24인치, 121lb/ft.
- HP 14 × 89 — H 파일 섹션, 공칭 깊이 14인치, 89lb/ft.
도면에 다음과 같은 길이가 포함된 경우 W12×26×20'-0" , 마지막 숫자는 주문되거나 세워진 총 빔 길이입니다. 미터법 재료의 경우 치수는 일반적으로 IPE 300 또는 HEA 200과 같이 미터당 밀리미터와 킬로그램으로 표시됩니다.
도면의 보 일람표 읽기
빔 일람표에는 마크, 크기, 길이 및 재료 등급과 함께 프로젝트의 모든 빔이 나열됩니다. 주문하거나 제작하기 전에 항상 마크를 상호 참조하십시오. 평면뷰의 표시는 특정 멤버를 일람표의 해당 행에 연결합니다.
| 마크 | 크기 | 길이 | 소재 | 비고 |
|---|---|---|---|---|
| 지하 1층 | W12×26 | 20'-0" | ASTM A992 | 상단 플랜지 보강 |
| 지하 2층 | W18×35 | 30'-0" | ASTM A992 | 캠버 3/4” |
| B3 | S8×18.4 | 12'-0" | ASTM A36 | 크레인 레일 지원 |
표시를 무시하면 크기는 비슷하지만 길이나 재질이 다른 두 개의 빔이 조달 과정에서 혼합될 수 있습니다. 절단, 드릴링 또는 용접하기 전에 일정을 확인하십시오.
빔 치수가 용접 및 제작에 미치는 영향
빔 치수가 클수록 더 많은 용접 패스, 더 큰 열 입력 및 더 세심한 왜곡 제어가 필요합니다. 단면이 더 깊고 두꺼울수록 용착할 용접 금속이 많아지며 이는 접합 준비, 예열 및 통과 순서에 직접적인 영향을 미칩니다.
두꺼운 플랜지는 완전 관통을 달성하기 위해 베벨링이 필요할 수 있는 반면, 긴 웹은 빔을 직진성에서 끌어낼 수 있는 연속 필렛 용접을 생성합니다. 치수를 정확하게 읽으면 용접공은 홈 영역, 필요한 열 입력, 긴 빔을 직선으로 유지하는 데 필요한 제한 정도에 대한 명확한 아이디어를 얻을 수 있습니다. 길고 무거운 빔은 손으로 회전시키기 어렵기 때문에 많은 사람들이 대형 금속 구조물 제조업체는 자동 용접으로 전환하고 있습니다. .
제작된 빔 어셈블리를 편리한 용접 각도로 바꾸기 위해 이중 컬럼 용접 포지셔너는 정밀한 회전으로 무거운 부분을 처리할 수 있습니다.
무거운 빔 회전을 위한 2T 이중 기둥 용접 포지셔너 이 이중 컬럼 포지셔너는 안정적이고 정밀한 회전이 필요한 어색하고 무거운 어셈블리에 적합합니다. 강철 빔의 플랫 포지션 용접을 지원하여 결함을 줄이고 생산성을 향상시킵니다. 제품보기 → 강철빔 취급 및 용접용 장비
올바른 배치 장비를 사용하면 강철 빔을 평평한 위치에서 용접할 수 있으므로 용접 결함이 줄어들고 생산성이 향상됩니다. 플랫 포지션 용접은 제어하기 쉽고 연삭이 덜 필요하며 보다 일관된 보강을 생성합니다.

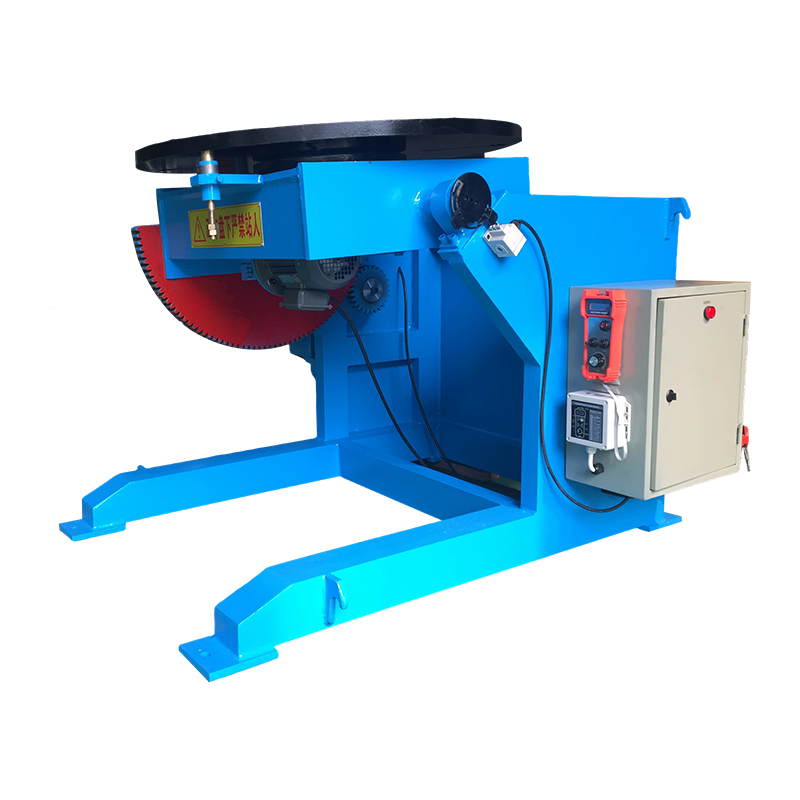

필렛 용접 중에 기울어지거나 지속적인 회전이 필요한 경량 어셈블리의 경우 서보 제어 포지셔너가 저속 제어 및 안정적인 지지를 제공합니다.
필렛 용접용 1T 서보 제어식 용접 포지셔너 필렛 용접 중 기울어짐이나 지속적인 회전이 필요한 경량 어셈블리용으로 설계된 서보 제어 포지셔너입니다. 저속 제어와 안정적인 지지력을 제공하므로 정밀한 용접 배치에 유용합니다. 제품보기 → 긴 세로 솔기의 경우 기둥과 붐 시스템이 작업물이 제자리에 유지되는 동안 빔을 따라 용접 헤드를 지지합니다. 이러한 자동화된 설정은 종종 다음으로 그룹화됩니다. 용접 조작 시스템 일반적으로 수중 아크 또는 플럭스 코어 공정에 사용됩니다.
세로 방향 솔기를 위한 4030 맞춤형 기둥 및 붐 이 맞춤형 컬럼 앤 붐 시스템은 작업물이 고정된 상태에서 용접 헤드가 긴 이음새를 따라 정렬된 상태를 유지합니다. 이는 서브머지드 아크 또는 플럭스 코어 공정과 함께 작동하여 용접 일관성을 향상시키는 자동화된 설정을 지원합니다. 제품보기 → 빔 치수를 읽을 때 흔히 저지르는 실수
대부분의 판독 오류는 공칭 깊이를 실제 깊이와 혼동하거나 플랜지 너비와 깊이를 뒤집거나 영국식 단위와 미터법 단위를 혼합하는 데서 발생합니다. 이러한 실수로 인해 잘못된 빔을 주문하거나, 잘못된 용접 준비를 하거나, 안전하지 않은 연결을 제작할 수 있습니다.
- 발당 무게와 전체 무게를 혼동합니다. W10×30은 총 30파운드가 아니라 피트당 30파운드를 의미합니다. 총 빔 무게를 얻으려면 길이를 곱하십시오.
- 첫 번째 숫자가 정확한 깊이라고 가정합니다. 지정은 공칭 깊이를 제공합니다. 실제 깊이는 1/10인치 정도 다를 수 있으므로 항상 섹션 테이블을 확인하세요.
- W와 S 모양을 혼합합니다. W 플랜지는 넓고 평평합니다. S 플랜지는 더 좁고 가늘어집니다. 섹션 속성을 확인하지 않으면 상호 교환할 수 없습니다.
- 미터법 도면을 영국식으로 읽습니다. IPE 300 빔의 깊이는 300인치가 아니라 300mm입니다. 자재를 주문하기 전에 단위를 확인하십시오.
- 롤링 공차를 무시합니다. 실제 두께와 너비는 공차 영역 내에서 달라질 수 있습니다. 용접 설비나 피팅 연결을 구축하기 전에 단면을 측정하십시오.
자주 묻는 질문
다음은 빔 치수에 관한 일반적인 질문에 대한 직접적인 답변입니다.
W10×30은 무슨 뜻인가요?
W10×30은 공칭 깊이가 10인치이고 무게가 피트당 30파운드인 넓은 플랜지 빔을 식별합니다. W10×30의 정확한 깊이는 롤링 테이블에 따라 10.5인치에 가깝습니다.
보 지정에 표시된 깊이가 정확합니까?
아니요. 곱하기 기호 앞의 숫자는 명목상의 값입니다. 연결을 절단하기 전에 항상 단면 표에서 실제 깊이, 플랜지 너비 및 두께를 확인하십시오.
미터법 빔 치수를 영국식으로 어떻게 변환합니까?
인치를 얻으려면 밀리미터를 25.4로 나누고, 피트당 파운드를 얻으려면 미터당 킬로그램에 0.672를 곱하세요. 가능하다면 두 시스템을 모두 나열하는 섹션 테이블을 사용하여 잘못 반올림하지 않도록 하십시오.
판독 빔 치수는 모양 글자, 공칭 깊이, 피트당 무게 등 작은 코드 시스템을 인식하는 문제입니다. 해당 코드를 빔 일람표 및 치수표와 함께 사용하여 실제 측정값을 확인하면 잘못된 부재를 주문하거나 용접할 위험이 크게 줄어듭니다.
